光触媒コーティング

新型コロナ対策に光触媒コーティング がおすすめ!
清潔で安心な快適空間を提供いたします。

  • 抜群の「抗ウイルス」「抗菌」「消臭」効果!
  • 浮遊するウイルスや雑菌を吸着させて分解除去!
  • 接触ウイルス、雑菌は、短期間で分解除去!

光触媒コーティング

「光触媒コーティング」とは

  • 光エネルギーによって、あらゆる雑菌やウイルスを99%無力化をする物質を、壁、窓、ドアや机などに吹き付け、空間浮遊するウイルスや雑菌を吸着させて分解し、長期間「抗ウイルス」「抗菌」「消臭」効果を持続させることです。
  • この効果は建物内だけでなく、あらゆる空間で光エネルギーによって発揮されますので、交通機関、宿泊施設、オフィス、飲食店、幼稚園、保育園などあらゆる場所において、安全で耐久性のある感染症対策が可能となります。
  • 光触媒はインフルエンザウイルス、ネコカリシウイルス(ノロウイルス感染防止対策研究上の代用物)、SARAコロナウイルスなどの不活性化効果が確認されており、ウイルス全般に効果が期待できます。

光触媒コーティング ”日本の最新技術”

新型コロナウイルス(SARS-COV2)を
光照射下でも暗所でも分解除去!
ご提供する光触媒は
  • 日本国所有の技術特許
  • 「公立大学法人 奈良県立医科大学」にて新型コロナウイルスSARS-COV2の不活化が証明!
  • 「一般財団法人化学物質評価研究機構」にて安全性を証明!
  • JIS規格試験で、「ウイルスを不活性化」99.9%
  • JIS規格試験で、「雑菌を不活性化」99.9%
  • 光エネルギーを蓄積し、暗所でも効果を発揮!
  • 「一般社団法人 日本鉄道車両機械技術協会」の燃焼試験を受験!
  • 「(国)産業技術総合研究所 あいち産業科学技術総合センター」での耐久性能試験を実施!
最新型光触媒は、室内照明の光エネルギーで応答します。
光触媒を室内にコーティングすると・・

  • 壁面の光触媒被膜が、絶えず、ウイルス、悪臭・雑菌を分解除去します。
  • 光エネルギーを蓄積し、暗所でも抗菌、抗ウイルス効果を発揮します。
  • 素材は、食品添加物にも使われる酸化チタン
  • 「安心・安全・快適」な空間を作り出します。
  • 光触媒は、定着後、コーティング面が劣化するまで効果を持続します。


ウイルスを分解除去します。
新型コロナウイルス(SARS-COV2)の不活性化が試験で証明されています。
当製品は、中国科学技術院で、SARSウイルスが100%不活性化しました。
バクテリオファージ(ウイルス代替)、インフルエンザウイルス、緑膿菌などの不活化に成功しています。
  • 大腸菌、黄色ぶどう球菌など雑菌を分解除去します。
  • 衛生対策、食中毒対策に効果的です。
  • アンモニア臭、タバコ臭、体臭を除去します。
  • お客様が残した各種悪臭を除去します。
  • 光触媒は「ウイルスを不活性化する。」

すなわち「光エネルギーで酸化分解」燃焼し二酸化炭素と水分に分解してしまう。

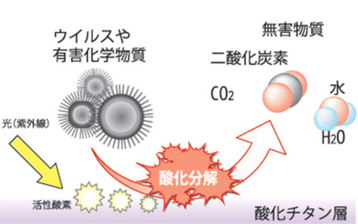

有害化学分質のメカニズム
主原料である酸化チタンは、歯磨き粉などの食品添加物に使われる極めて安定的で人体に無害な物質です。


光触媒は、光をエネルギーとして有機物を燃焼(酸化分解)させ、二酸化炭素と水分に無害化する半導体です。
光触媒の主原料である酸化チタンは、化学変化を促進するものの自らの質量は減少せず半永久的に酸化分解反応を行います。
*コーティングの場合、基材の経年劣化に耐久性は依存します。


光触媒の抗菌力

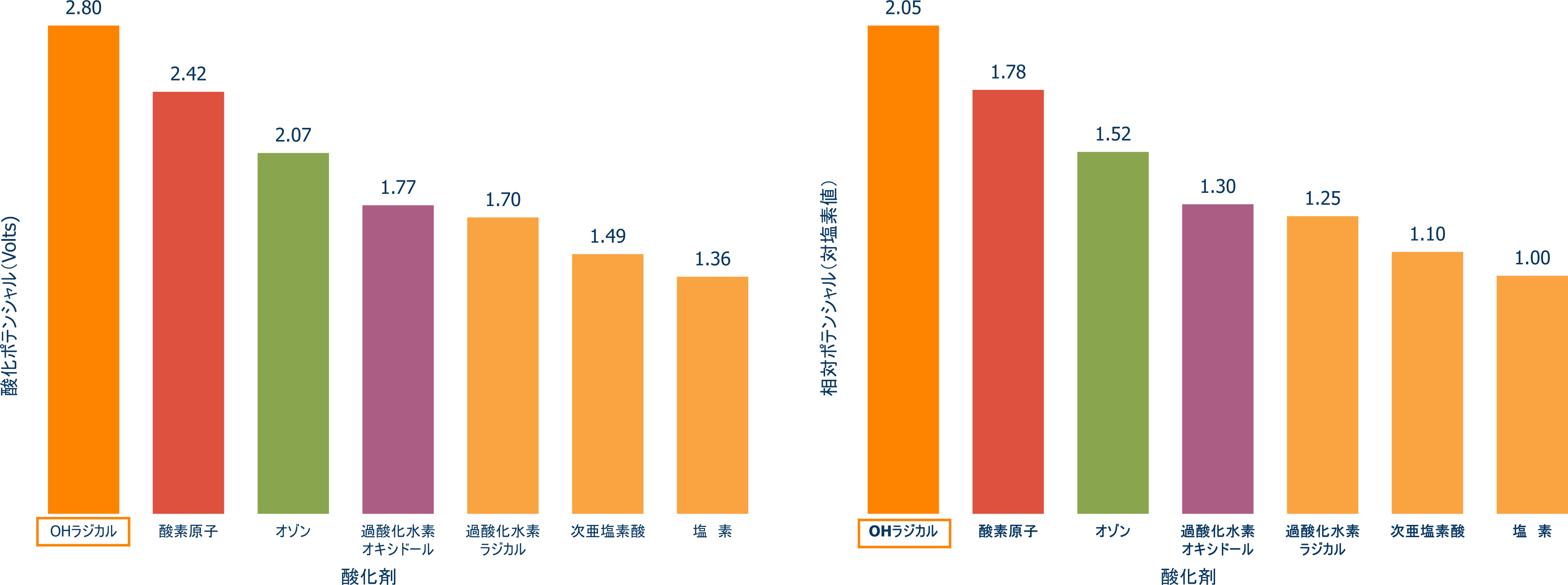

酸化チタンへの光照射によって生じるOHラジカルは、消毒や殺菌に広く使われてい
る塩素や次亜塩素酸、過酸化水素(オキシドール)、オゾンなどよりはるかに強い酸化
力をもっているのと同時に、炭酸ガスなどの無毒な物質に変えることができます。
光触媒の抗菌力
(国)産業技術総合研究所は、これまで屋外光(紫外線)が必要であった光触媒に対し、
室内光(可視光:蛍光灯、LEDなど)で応答する光触媒の開発に成功しました。

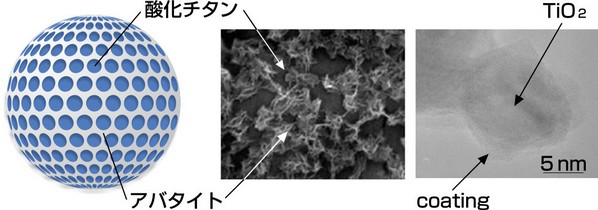

アパタイト被覆酸化チタン
人間の歯や穂年の主成分である「リン酸カルシウム(アパタイト)を皮膜する事で、
コーティング面の有機物(塗料など)とのスペーサーとなり、下地材不要の1液施工が可能になりました。


「アパタイト被覆 酸化チタン」(特許 第3975270号)
基材・地下を分解しない高性能・可視光応答型 光触媒

アパタイトの吸着性能
アパタイトには、吸着性能があり、対流などで接触してくるウイルス、
雑菌、匂いの元などを瞬時に吸着し、分解除去。これを24時間繰り返します。
特徴
•接触してくる浮ウイルスなど吸着!
(酸化チタンには吸着性能がありません)
•光照射下で、ウイルス、雑菌を酸化分解!
•同時に、光エネルギーをチャージ(蓄電)!
•暗所では、チャージされた光エネルギーで、光照射下と同じ酸化分解を起こします。
•アパタイトが吸着・分解を24時間繰り返します。
【アパタイト】:リン酸カルシウム
•歯や骨を構成する物質!
•物質を吸着する性能がある。
アパタイト被覆酸化チタン

暗所でも光触媒効果を発揮する光触媒!

光触媒コーティング

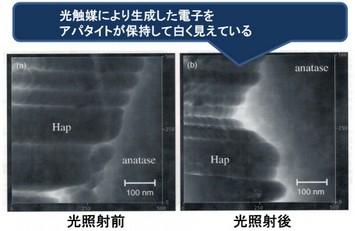

国立研究開発法人 産業技術総合研究所 所有特許第3975270号 アパタイト複合体の製造方法、その複合体及び環境浄化材料光照射下で、光エネルギーで酸化分解反応を起すのと同時に、アパタイトが、光エネルギーをチャージ(蓄電)し、暗所でも酸化分解反応を引き起こしている事が確認されました。



Electrochemical properties of hydroxyapatite crystal surfaces on anatase photocatalysts,”Kunio
Funakoshi, Toru Nonami”,Journal of the American Ceramic Society,89,3,944,948,2006
「急性経口投与毒性試験」 結果:急性毒性の危険性なしと判定
「皮膚感作性試験」 結果:感作性なしと判定
「皮膚刺激性試験」 結果:非刺激性と判定
「変異原性試験」 結果:陰性と判定
新型コロナウイルスに対する不活化効果の評価

試験概要
この度、御社との受託研究における標記の件につきまして、ご報告申し上げます。

1.研究⽬的

光触媒が持つ抗菌・抗ウイルス効果によって、新型コロナウィルスの不活化効果があるかを明らかにすること。

2.試験品

光触媒加⼯(HM05/SN/SNAP)したガラス板(50 mm x 50 mm)

3.試験ウイルス
新型コロナウイルス(SARS-CoV-2; 2019-nCoV JPN/TY/WK-521 株)

4.試験内容

• 試験は JIS R 1756(可視光応答型光触媒の抗ウイルス性試験⽅法)に準じて実施した。

• 光照射条件は、⽩⾊蛍光灯にて可視光照射(500 lux; <400 nm の UV カット)もしくは暗所(0 lux)とした。

• 作⽤時間後、PBS 液によってウイルスを回収した。

• 回収液を⽤いてウイルス感染価をプラーク法にて測定した。

奈良県立医科大学 ・受託研究報告書

ご提供する光触媒は、日本国所有の最先端技術です。
アナターゼ結晶99% ・ 粒子径5~10㎚
可視光型新触媒NWコート HM-05・SN(スマートナノ)
高活性二酸化チタン ・ 光触媒ナノ粒子
  • 国立研究開発法人産業技術総合研究所が特許取得、株式会社ナノウェイヴが実施権を取得し、量産化に成功し造成される光触媒製品で、「NWコート」は登録商標です。
  • サービス名称:スマートナノ
  • 製品名称:NWコート
  • 特許第2832342号 光触媒粒子及びその製造方法
  • 特許第3975270号 アパタイト複合体の製造方法、その複合体及び環境浄化材料
「スマートナノ NWコート」の特徴
  • 紫外線不要、弱い光・LEDでも、光の無い暗所でも素早く反応!
  • 性能試験の結果、「暗所」でも、新型コロナウイルスを不活化しました。
  • アパタイト被覆二酸化チタンがスペーサーとなり、基材を分解せず、下地材が不要!
  • アパタイトは、光照射下で光エネルギーをチャージ(蓄電)し、光が無い暗所でも光照射下と同じ光触媒活性を実現しました。
  • 5~10nm(ナノメートル)の超微粒子のため、白濁、塗りムラが出ません。
  • 5/100万mmの超微粒子!
  • 粒子を細かくするための分散剤など不純物が含有せず、より効果を発揮!
*「スマートナノ」は、当社が提供する光触媒のサービス名称です。

暗所でも500luxの可視光下でもS新型コロナウイルスを不活化しました。
0lux におけるウイルスの不活化効果と減少率
0lux
0 時間
0.5時間
1時間
2時間
4時間
不活化効果(Mv)
-
1.04
1.24
1.92
2.31
減  少  率(%)
-
90.833%
94.222%
98.810%
99.506%
減少率(%)は小数点第4位以下切り捨て
500lux におけるウイルスの不活化効果と減少率
500lux
0 時間
0.5時間
1時間
2時間
4時間
不活化効果(Mv)
-
1.31
1.29
2.04
2.96
減  少  率(%)
-
95.111%
94.925%
99.090%
99.890%
減少率(%)は小数点第4位以下切り捨て
※UVカットフィルターN113(400nm以下の波長をカット)を使用した。
まとめ
本試験で使⽤した光触媒加工(HM05/SN/SNAP)したガラス板は、新型コロナウイルス(SARS-CoV-2)に接触させることにより、ウイルスの感染価減少が確認された。本試験品を使用することにより、表⾯についた新型コロナウイルスによる接触感染防⽌に有効である可能性が考えられた。
公立大学法人 奈良県立医科大学 医学部
日本国所有の国際特許
「国立研究開発法人 産業技術総合研究所」 開発の光触媒技術特許の実施権を購入し、株式会社ナノウェイヴ(愛知県瀬戸市)が製造している日本国有特許技術です。

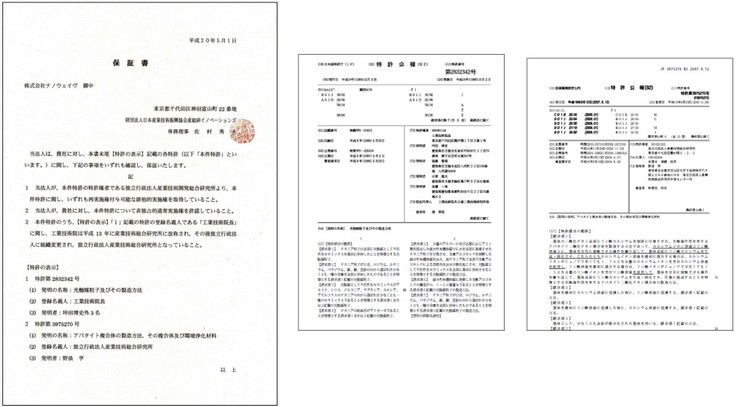

保証書・特許公報(B2)・特許公報(82)

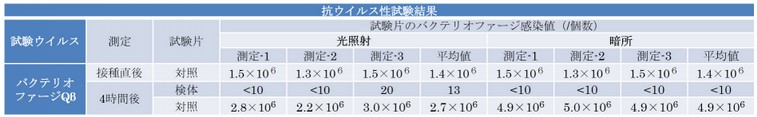

日本工業規格:抗ウイルス試験(暗所でも効果を発揮)
JIS規格準拠 抗ウイルス試験にて「ウイルス」を99.9%不活性化
製品名「HM-05/SN」 可視光応答型 /抗ウイルス性試験  (測定方法:JISR 1756 準拠)
JIS R 1756「ファインセラミックス 可視光応答型光触媒材料の抗ウイルス試験方法-バクテリオファージQβを用いる方法」により、検体の抗ウイルス性試験を行った。ただし、検体は清浄化を行わずに試験に供した。

無加工試験片:ガラス板
*1:光照射:1000Lx、シャープカットフィルタ(Type B)*2:光照射および暗所*3:室温(25℃±3℃)保存<10:検出せず
照明が消えた暗所でも効果を発揮  !
性能試験結果
抗ウイルス試験>①バクテリオファージQβ ②接種直後:1400万個 ③⇒4時間後:検出せず ④ 抗菌活性値:4.2(99.9%)
試験機関(財)日本食品分析センター
日本工業規格:抗ウイルス試験(暗所でも効果を発揮)
JIS規格準拠 抗ウイルス試験にて「ウイルス」を99.9%不活性化
製品名「HM-05/SN」 可視光応答型 /抗菌性試験
測定方法:JISR 1752 準拠  JIS R 1752「ファインセラミックス 可視光応答型光触媒抗菌加工製品の抗菌性試験方法・抗菌効果」9 フィルム密着方による検体の抗菌力試験を行った。

無加工試験片:ガラス板 <10:検出せず*1:光照射:1000Lx、シャープカットフィルタ(Type B)*2:光照射および暗所*3:室温(25℃±3℃)保存

照明が消えた暗所でも効果を発揮!

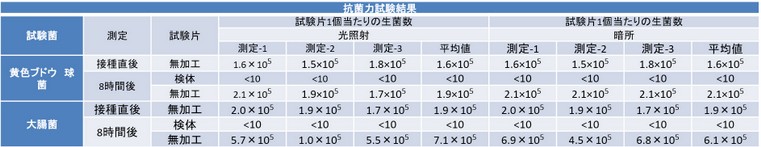

性能試験結果
抗菌力試験>①黄色ブドウ球菌 接種直後:160万個 ②⇒8時間後:検出せず ③抗菌活性値:4.2(99.9%) ④大腸菌 接種直後:190万個 ⑤⇒8時間後:検出せず ⑥抗菌活性値:4.2(99.9%)
試験機関(財)日本食品分析センター

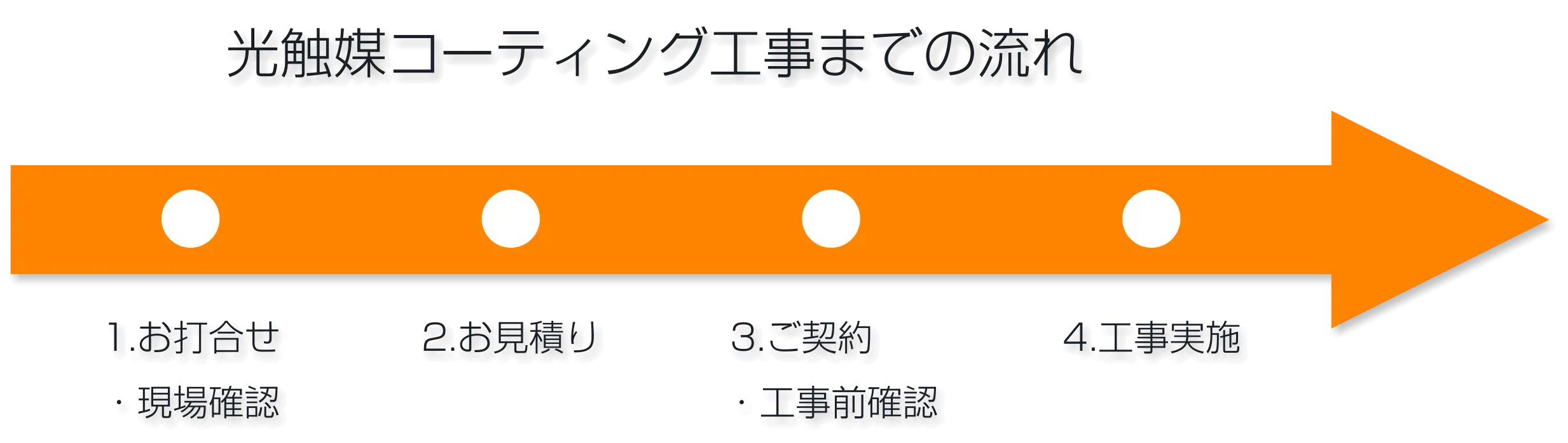

光触媒コーティング工事までの流れ
お打合せ・現場確認
ご希望をお伺いしながら、施工範囲と設備関係を確認させて頂きます。
*接触感染が考えられる箇所 などをご案内します。
*施工範囲のご相談
*煙感知器の有無
*照明、排気などの設定状況
 など

煙感知器一確認

お見積り
工事実施
ご契約・工事前確認
ご契約後は、日程調整と同時に、作業計画書をご提出いたします。
*作業届等が必要な場合は、弊社の方で作成します。
*総合管理されているビル等の場合は、「煙感知器連動遮断届」等をビル側に提出させて頂きます。



作業当日は、防災センター等のお打合せ後、作業を開始します。
*作業終了後、1時間程度は、入室が出来ません。
*コーティング面が完全に硬化するまで、約12時間は、コーティング面の水拭き等の清掃は、出来ません。







平面図をお預かり、具体的な施工面積を積算し、お見積させて頂きます。
*お見積りは、部屋毎、箇所毎に作成させて頂きます。
*トイレなど狭い部屋は、壁天井5面とパテション、便器洗面台を基本とさせて頂きます。



光触媒コーティング smart nano費用例
2022.04 価格改定
1室床㎡
施工面積/㎡
費用例/円
  施工時間
  20㎡(6坪)
  50.4
  75,600   35分
  40㎡(12坪)
  72.8
  109,200
  50分
 60㎡(18坪)
  89.6
  134,400
  60分
 100㎡(30坪)
  112 .0
  168,000
  75分
 200㎡(60坪)
  168 .0
  252,000
  110分
 400㎡(120坪)
  280 .0
  420,000
  187分
*概算の費用になります。
*天井、床を含んでおりません。
*机や椅子など設置物を含んでおりません。
*養生費、雑費が別途かかります。
耐久性能
酸化チタンは、半永久的に光触媒反応を継続しますが、光触媒コーティング面の光触媒耐久性は、基材に依存します。
清掃など拭取り頻度が多い基材面では、約3年、接触回数が少ない面は約5年を想定出来ます。

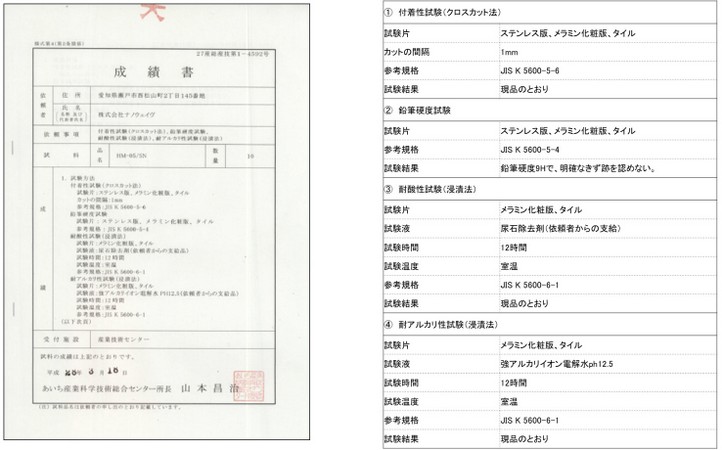

耐久性能試験

(国)産業技術総合研究所 あいち産業科学技術総合センターにて、耐久性能試験を受験しております。

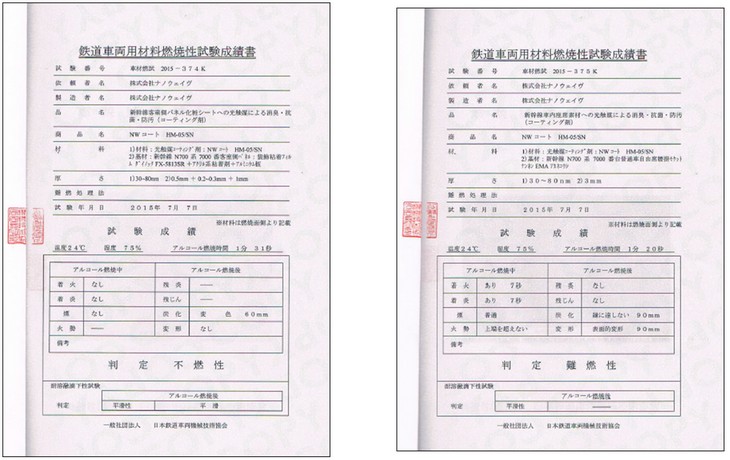

鉄道車両部品燃焼試験

定着剤(バインダー)は、不燃材
酸化チタンをコーティング面に定着させる定着剤(バインダー)には、無機質のシリカ(二酸化ケイ素)を使用しています。
鉄道、バス、航空機など交通機関にコーティングする場合に必須となる「燃焼試験」を受験し、不燃性が証明されています。

N700系7000番台電車 普通車自由席腰掛モケット

鉄道車両並び機械等についての技術の進歩改善に関する調査研究、試験を実施する「一般社団法人 日本鉄道車両機械技術協会」の燃焼試験を受験しております。
①N700系7000番台客室側パネル ②N700系7000番台普通車自由席腰掛モケット
(ウイルス、雑菌の減少と持続性能確認)
新潟交通様エアポートリムジンバス試験施工



佐渡汽船様ジェットフォイル客室試験施工


玉川髙島屋ショッピングセンター様試験施工

光触媒コーティング前ATP数値に対し、光触媒コーティング後のATP数値は上昇しない事を確認した。
